Kao pouzdani dobavljač Linear Motion Rolling Guides, razumijem važnost pravilne instalacije za optimalnu izvedbu. U ovom postu na blogu, provest ću vas kroz korak po korak proces instaliranja bloka na Linear Motion Rolling Guide, osiguravajući da izvučete maksimum iz naših visokokvalitetnih proizvoda.
Razumijevanje osnova linearnih kotrljajućih vodilica
Prije nego što se upustimo u proces instalacije, ukratko pregledajmo što su Linear Motion Rolling Guides. Ove su vodilice bitne komponente u raznim industrijskim primjenama, osiguravajući glatko i precizno linearno kretanje. Sastoje se od tračnice i bloka, s kotrljajućim elementima (kao što su kuglice ili valjci) između njih kako bi se smanjilo trenje i omogućilo učinkovito kretanje.

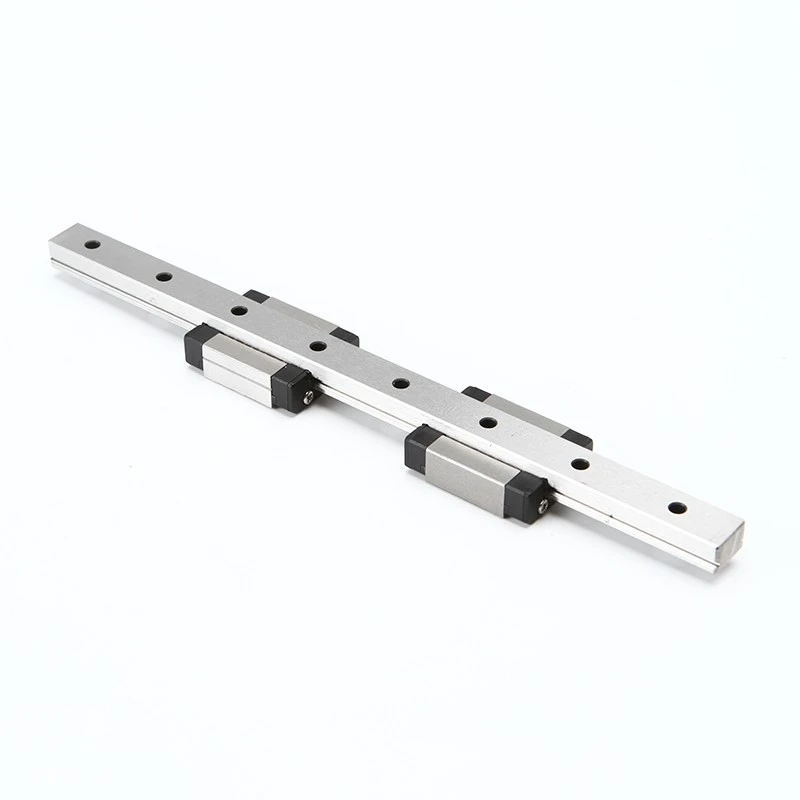

Naša tvrtka nudi širok raspon Linear Motion Rolling Guides, uključujućiKlizne tračnice s linearnim ležajem za teške uvjete rada,Sustav vodilica za industrijsku opremu, iLinearne vodilice za alatne strojeve. Svaki od ovih proizvoda dizajniran je da zadovolji specifične industrijske potrebe, nudeći veliku nosivost, točnost i izdržljivost.
Pripreme prije instalacije
Prije nego počnete postavljati blok na Linear Motion Rolling Guide, ključno je izvršiti potrebne pripreme. Evo kontrolnog popisa koji će vam pomoći da započnete:
- Prikupite potrebne alate: Trebat će vam set osnovnih alata, uključujući moment ključ, imbus ključeve, čistu krpu i mazivo. Provjerite jesu li alati u dobrom stanju i prikladni za posao.
- Pregledajte komponente: Pažljivo pregledajte tračnicu i blok na znakove oštećenja ili kvarova. Provjerite kotrljajuće elemente, kanale i površine za montiranje. Ako primijetite bilo kakve probleme, kontaktirajte našu korisničku podršku za pomoć.
- Očistite komponente: Čistom krpom uklonite svu prljavštinu, prašinu ili ostatke s tračnice i bloka. To će osigurati glatku i pravilnu instalaciju.
- Pripremite površinu za ugradnju: Površina za montažu mora biti ravna, čista i bez ikakvih izbočina ili nepravilnosti. Preporuča se korištenje preciznog mjernog alata za provjeru ravnosti površine. Ako je potrebno, površinu strojno izbrusiti kako bi se postigla potrebna ravnost.
Postupak instalacije korak po korak
Sada kada ste dovršili pripreme prije instalacije, prijeđimo na sam proces instalacije. Pažljivo slijedite ove korake kako biste instalirali blok na Linear Motion Rolling Guide:
Korak 1: Postavite šinu
Prvo postavite tračnicu na montažnu površinu u skladu s projektnim zahtjevima. Provjerite je li tračnica ispravno poravnata i sigurno pričvršćena. Koristite odgovarajuće rupe za pričvršćivanje i vijke za pričvršćivanje vodilice na površinu. Zategnite vijke postupno i ravnomjerno, koristeći moment ključ kako biste osigurali točnu vrijednost momenta.
Korak 2: Podmažite šinu
Nanesite tanak sloj maziva na kanale tračnice. To će smanjiti trenje i trošenje i osigurati nesmetan rad. Koristite mazivo koje se preporučuje za kotrljajuće vodilice s linearnim kretanjem. Izbjegavajte korištenje prekomjerne količine maziva jer može privući prljavštinu i krhotine.
Korak 3: Instalirajte blok
Pažljivo postavite blok na tračnicu, poravnavajući ga s kanalima. Provjerite je li blok ispravno postavljen i jesu li kotrljajući elementi u kontaktu s kanalima. Nježno gurnite blok duž tračnice kako biste provjerili pomiče li se glatko. Ako se blok ne pomiče glatko, provjerite poravnanje i podmazivanje.
Korak 4: Pričvrstite blok
Nakon što je blok ispravno postavljen na tračnicu, pričvrstite ga pomoću montažnih rupa i vijaka. Zategnite vijke postupno i ravnomjerno, koristeći moment ključ kako biste osigurali točnu vrijednost momenta. Provjerite je li blok dobro pričvršćen na tračnicu, ali izbjegavajte pretjerano zatezanje vijaka jer to može oštetiti komponente.
Korak 5: Provjerite poravnanje
Nakon što je blok postavljen, provjerite poravnanje tračnice i bloka. Koristite precizni mjerni alat za mjerenje paralelnosti i okomitosti tračnice i bloka. Ako poravnanje nije unutar navedene tolerancije, prilagodite položaj tračnice ili bloka u skladu s tim.
Korak 6: Testirajte pokret
Na kraju testirajte kretanje bloka duž tračnice. Primijenite lagani teret na blok i pomičite ga naprijed-natrag po tračnici. Provjerite glatko kretanje, bez zapinjanja ili pretjerane buke. Ako primijetite bilo kakve probleme, ponovno provjerite instalaciju i poravnanje.
Savjeti za uspješnu instalaciju
- Slijedite upute proizvođača: Uvijek se obratite proizvođačevim uputama za instalaciju i smjernicama za specifičnu vodilicu za linearno kretanje koju koristite. Ove upute pružaju detaljne informacije o postupku ugradnje, vrijednostima zakretnog momenta i zahtjevima za podmazivanje.
- Koristite prave alate: Provjerite koristite li prave alate za instalaciju. Korištenje pogrešnih alata može oštetiti komponente i utjecati na performanse vodilice.
- Budite oprezni s komponentama: Linear Motion Rolling Vodilice su precizne komponente, stoga pažljivo rukujte njima. Izbjegavajte ispuštanje ili grebanje komponenti jer to može utjecati na njihovu izvedbu.
- Redovito podmazujte: Podmazivanje je neophodno za nesmetan rad i dug životni vijek kotrljajućih vodilica. Provjerite jeste li redovito podmazivali vodilicu, u skladu s preporukama proizvođača.
- Redovito pregledavajte: Redovito provjeravajte ima li znakova istrošenosti ili oštećenja na Linear Motion Rolling Guide. Ako primijetite bilo kakve probleme, odmah zamijenite komponente kako biste izbjegli daljnje oštećenje.
Obratite nam se za vaše potrebe za vodičem za linearno kretanje
Ako imate bilo kakvih pitanja ili trebate dodatnu pomoć s instalacijom Linear Motion Rolling Guides, ili ako ste zainteresirani za kupnju naših proizvoda, slobodno nas kontaktirajte. Naš tim stručnjaka uvijek je spreman pomoći vam pronaći pravo rješenje za vaše industrijske potrebe.
Reference
- Priručnik o tehnologiji linearnog gibanja, izdano od strane proizvođača
- Industrijski standardi za kotrljajuće vodilice za linearno kretanje, dostupni putem web stranice industrijske organizacije
